骨架开槽光缆

早期的光纤技术不是完美的。光纤表面的涂层仍然是热固化硅树脂。光纤的脆弱性使其保护工作更加重要,对布线控制也提出了更高的要求。此时,光纤对侧压力、-OH和弯曲更敏感。为此,开发了技术复杂的骨架单螺旋绞合电缆。将裸光纤置于S股U形骨架槽内。从单纤维骨架到多纤维骨架,采用色谱鉴别技术对同一骨架槽内的纤维进行鉴别。

骨架槽的设计思想来源于电缆。它能很好地保护纤维侧压力。光纤在槽内的运动可以抵抗由于张力和温度变化引起的光缆变形。然而,它的缺点是显而易见的。首先,骨架槽的制造工艺要求高,效率低。其次,布线设备复杂。收发线同步要求高。解捻操作复杂,速度慢。高纤数电缆无法实现。最后,通过工程应用发现,软膏的质量和填充量对电缆的使用寿命有很大的影响。鉴于这些问题,这一结构在20世纪90年代初被取消,但它的一些特点和思想至今仍在使用

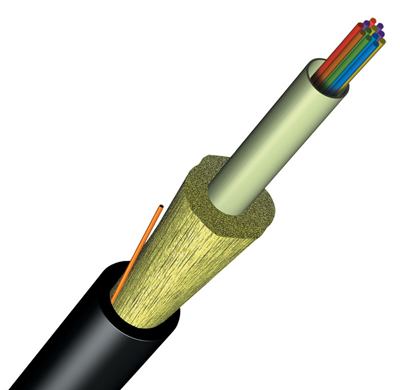

中心管光缆





中心管光缆具有中心管的松管结构。由于其光纤位于电缆的中心,具有良好的弯曲特性和紧凑的结构,经介绍已成为主要类型。武汉邮电科学研究院根据当时我国幅员辽阔、光纤通信容量小的特点,研制出了第一个具有中国特色的光缆专利产品,即中心管光缆。

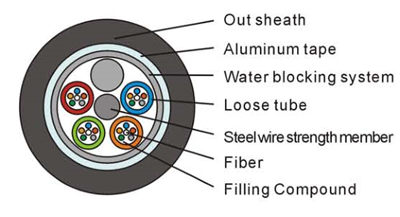

有几种形式的中心管结构。第一种无钢带铠装,采用平行镀锌钢丝加固,存在透水性差、低温性能差的问题。后来又增加了钢带铠装,采用分级成型、钢带平带对接、热熔胶接工艺,是国内首创的光缆钢带纵向缠绕成型技术,不仅解决了水渗透和高低温问题,同时也决定了钢带的基本技术标准。但是,光缆很难剥离。最后,开发了止水带或油膏填充技术,使结构进一步合理化。然而,从结构特点来看,如果使用12芯以上的光纤,则需要采用复杂的捆绑技术来区分光纤。后来,OPGW采用了喷环技术。当一根管内放置多组光纤时,需要多个光纤托架,设备利用率有限,不利于规模化生产,工程上不易分割。

层绞光缆





1991年,武汉邮电学院引进诺基亚松套管生产线,并从法国引进S型绞线。于是层绞光缆得到了广泛的应用。对于S型绞合结构,采用了收放线同步反捻技术。电缆螺距稳定,油膏用聚酯胶带填充包裹。其优点是电缆性能稳定,为当今电缆剩余设计奠定了理论基础。缺点是设备复杂,效率低,能耗高。1995年开发了SZ绞合布线设备,大大简化了布线设备,提高了生产效率。采用双芯移位缠绕、SZ往复绞合工艺、膏体填充、纵向缠绕或缠绕带最多生产12根单管。以填充绳为填充单元,设计了先导显色法和全色谱法两种鉴别方法。

带状光缆





袖带技术的区别在于多条光纤并排排列。这项技术在日本最早应用于骨架带状电缆,我国最早引进的是中心管带状电缆。光纤带的关键技术是平行光纤。其主要指标是平整度控制,用于平行光纤的有色光纤也不同于普通有色光纤的着色过程控制。另一个关键是卷绕线的整齐度和张力应与袖口技术相匹配。

在带状光缆的套囊技术中,带状光缆通常被绞合成具有S或Z绞合结构的管状,因此剩余长度的概念不同于一般的套囊。由于袖口较厚,一般不采用轮式牵引,而多采用履带牵引。控制剩余长度的关键参数有:解带张力、进管节距、模具(倍数)、水温、受线张力。其理论计算应特别考虑各边带和边光纤的应变,并与实际测试相结合。初期各厂设计的占空比和螺距较大。随着成本压力的增大,该技术开始向小型化方向发展,能够最好地反映带状光缆结构中各工厂的技术控制能力。

骨架带光缆由于没有软膏,在应用中有其自身的特点。这一时期,只有昌飞公司引进了这项技术,但并没有得到广泛应用。主要问题是:无法生产出12芯带;一次熔合减少了芯数;采用S型钢结构,不利于分支;设备复杂;成本高、效率低。

OPGW光缆

复合光纤架空地线(OPGW)采用不锈钢焊接工艺,包括不锈钢带表面处理、修整、成型、无缝氩弧焊、充油、拉拔、探伤等复杂工艺。在不锈钢保护管内放置多根光纤,即使雷击等大电流通过光缆,外部的单向铝包钢绞线也不会损坏光纤。由于其优良的应用特性,在新型电力系统中得到了广泛的应用,形成了近30亿规模的产业,其不锈钢管套接技术为海底电缆的实现奠定了基础。

微管光缆



德拉卡提出,喷射网只是一个概念,但随着接入网建设的发展,微电缆时代开始了。本系统工程采用喷射网施工技术,提前铺设管线,在城市管网建设中具有明显的优势。

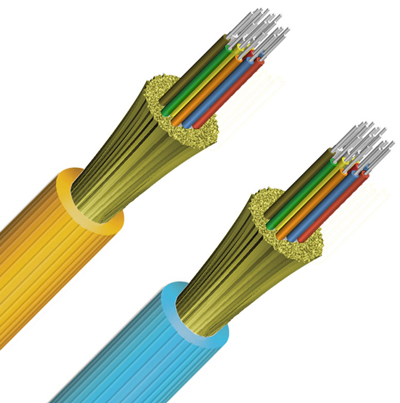

对于光缆技术来说,这种结构的关键技术是减小袖口尺寸。12芯光纤袖口尺寸为1.6mm,对设备控制精度要求较高。因此,开发了在平行带状线上生产紫外纤维束的技术。采用紫外光固化材料对12芯光纤进行半松包层保护,使12芯光纤束的外径达到1.3mm。该技术不仅可以应用于喷射网络微电缆,而且可以广泛应用于FTTH连接领域。

FTTX蝶形光缆

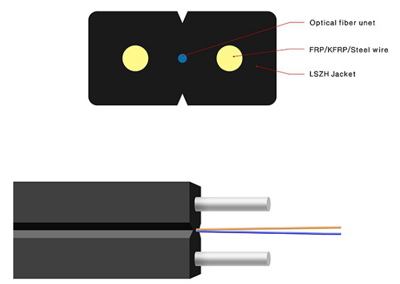

蝶形光缆的出现不同于以往的设计思想。裸光纤采用直接护套,根据接入网最后100米的要求设计。有管道及架空、管道引入等敷设形式。工艺路线有时用铝带着色、覆盖或保护。光缆的拉伸试验和温度试验不同于普通光缆。同时考虑了燃烧特性和环境安全因素。

这种结构的难点在于光纤损耗的控制、光缆结构尺寸的控制(需要配合快速接头)、最新要求的表面摩擦系数小,适合于一根管道内多条光缆的施工。

GJFJVP公司

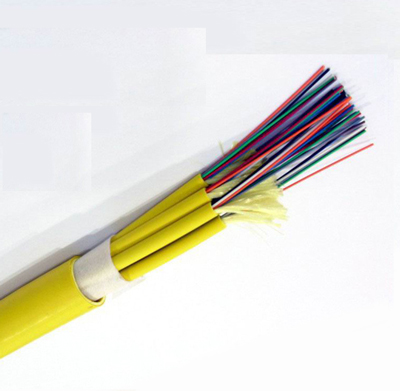

传统的室内光缆主要是跨接光缆和短距离室内连接光缆。随着FTTX的发展,建筑物内的光缆种类开始增多,包括分支光缆、布线光缆等。

这些光缆均采用紧套技术,材质为PE、AT、PU、PVC、LSZH等,与以往的松管技术有很大不同,对剥离有不同的要求。
